アルトワークスにユピテルのドライブレコーダー取り付け

time 2016/02/06

アルトワークスにユピテルのドライブレコーダー取り付け

ドライブレコーダーをDIYで取り付け

ドライブレコーダーは大分一般的になって来ましたね。
自分も持っている車全て(コペン、ゴルフ、プレマシー)に取り付けています。
10年以上前ですが、スキーに向かう関越道でもらい事故をしたことがあり、「自分が注意していても事故をもらう事はある」と痛感しまして、導入することにしました。
最近は価格もこなれてきて、中華製で良ければ¥4,000くらいから店頭に並んでいます。

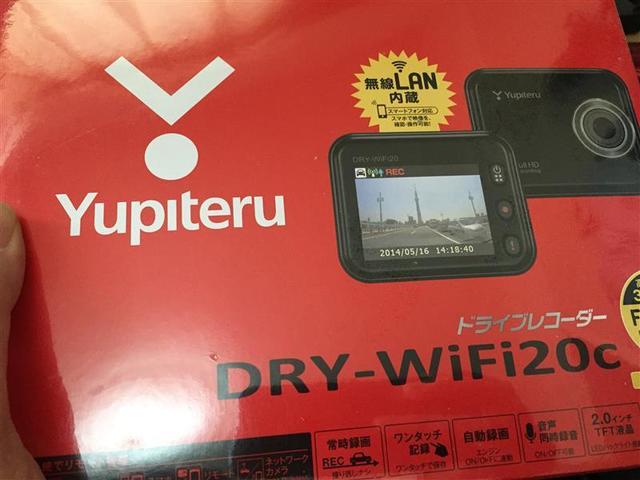

今回、自分もどれにしようか迷ったのですが、他の愛車で使用しているのと同じユピテルのDRY-WiFi20cにしました。
丁度特価で安かった事と、使用実績があるためです。
また、電源アダプターなどのアクセサリー品も使いまわせるしね。
装着位置ですが、法令がありまして、ドライブレコーダは以下のように定義されています。
本装置は、細目告示第 195 条第 5 項第 2 号中「道路及び交通状況に係る情報の入手のためのカメラ」に該当することから、貼付位置に関する同号の要件を満たす場合、保安基準第 29 条第 4 項に適合するものと取り扱うことができる。
となっているのですが、ユピテルの説明書によると、
フロントガラスであれば上部から20%以内でルームミラーに干渉しないこと。
だそうです。
なのでルームミラーの裏に着けることにします。
電源ケーブルの取り回しですが、自分の場合天井は外さずに電源コードを天井と内装の隙間に押しこみました。
そしてAピラーまで持ってきます。
Aピラーも外すと面倒なので、外さずに、ドアを開けてゴム製のモールを外し、電源ケーブルをピラー内部に押し込めて通します。

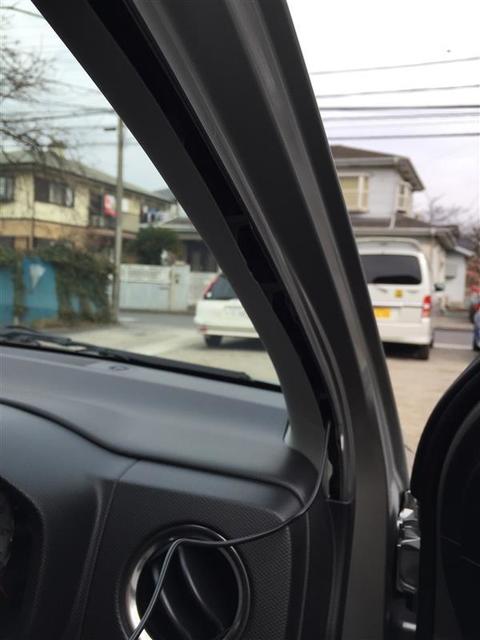

そして下の写真の位置まで出してきます。
更にこれをインパネ奥を通して、インパネ下部まで通します。

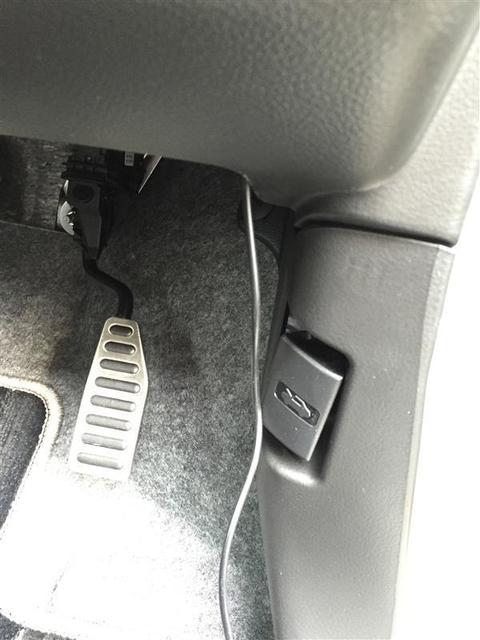

あとはこれをシガープラグがあるステアリングの左側へ通すだけです。

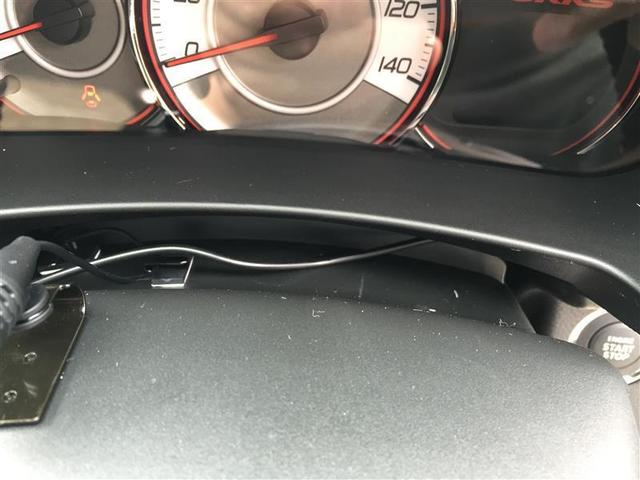

ケーブルはハンドルの前のココを通します。
元々ナビのマイク用コードも通っていますし問題ないでしょう。
自分はただはわせるだけですが、ケーブルを配線止めテープなどで固定した方が安心でしょう。
そして、シガープラグに差して配線は終了です。
あとは本体をフロントウィンドウに装着します。
ガラス面を脱脂してから両面テープでペタっと。

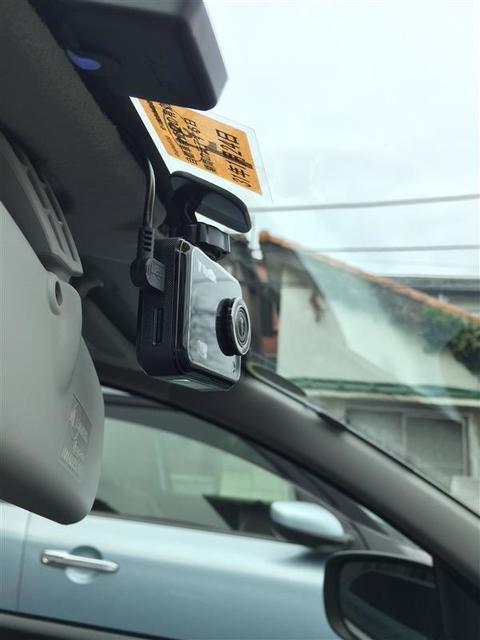

こんな感じで取り付け完了です。

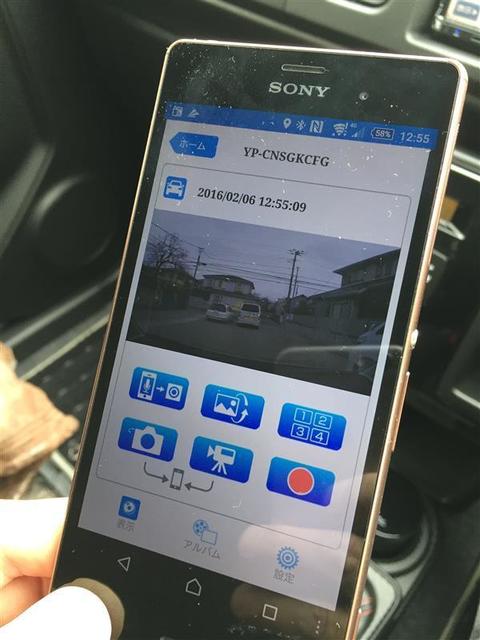

スマフォでプレビューを見ながら向きの調整。
これが出来るだけでもこの機種は価値がある。
全部で10分も掛かってないです。
電源をシガーではない所から取ると大変でしょうけど。
とりあえずはこれで完了。
